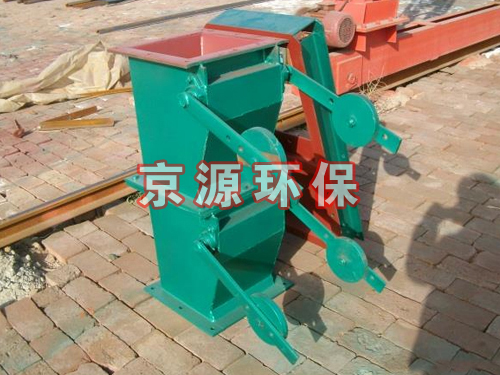

雙層重錘翻板卸灰閥

雙層重錘翻板卸灰閥普遍適用于建材、冶金、石化、電力、礦山、輕工等行業，作為各類除塵設備的灰斗鎖氣卸灰裝置，及各種磨機、烘干機、料倉、筒庫和閉式輸送系統等的鎖氣、卸...

歡迎咨詢

15832764628

產品詳情

雙層重錘翻板卸灰閥普遍適用于建材、冶金、石化、電力、礦山、輕工等行業，作為各類除塵設備的灰斗鎖氣卸灰裝置，及各種磨機、烘干機、料倉、筒庫和閉式輸送系統等的鎖氣、卸灰裝置。該閥主要由閥體、閥板、閥軸、搖桿、連桿、凸輪、彈簧等零件組成，利用凸輪、連桿、彈簧連續動作實現鎖氣卸灰,凸輪系統由電氣控制，因而閥板的開啟角度和時間可由減速裝置控制在一定范圍內。減速裝置帶動凸輪旋轉至上半圈時，上層閥門的連桿機構互動，閥板逐漸打開卸灰，隨著凸輪的旋轉，彈簧機構使閥板逐漸關閉復位；凸輪旋轉至下半圈時，下層閥門的連桿機構互動，閥板逐漸打開卸灰，隨著凸輪的旋轉又使閥板逐漸關閉，這樣兩個動作使管道上閥板始終有一個是關閉狀態，因而，可使卸灰與鎖氣同時達到目的。

雙層重錘翻板卸灰閥結構特點：

雙層重錘翻板卸灰閥采用鋼板焊接結構，配重桿自復位機構，結構緊湊，工作平穩可靠。

雙層重錘翻板卸灰閥工作原理：

雙層重錘翻板卸灰閥的閥板在物料重力作用下自動開啟，物料下落后，配重杠桿系統使閥板自動復位，防止野風吹入，從而完成物料的輸送。
